Renovación de alcantarillado sanitario y pluvial en el barrio Claret

Renovación de las redes de alcantarillado sanitario y pluvial en vías del barrio Claret, en el sur de Bogotá: excavación con entibado, tubería nueva para las dos redes, pozos de inspección, sumideros y conexión de las cajas domiciliarias.

Ubicación: Barrio Claret, Bogotá D.C.
Fecha: Enero de 2022
Redes: Alcantarillado sanitario y pluvial
Tipo de obra: Renovación de red pública en vía

Alcance

Qué se ejecutó

Excavación de zanjas con entibado metálico
Instalación de tubería sanitaria y pluvial sobre cama de gravilla
Construcción de pozos de inspección en ladrillo y con cilindros prefabricados
Sumideros y conexión a la red pluvial
Reconexión de cajas domiciliarias
Señalización, cerramiento y manejo del tráfico peatonal
Rellenos y reposición de la vía

Registro de obra

Fotos del proyecto

Frente de obra. Zanja abierta en la vía con cerramiento, señalización y maquinaria.
Entibado metálico. Las paredes de la zanja se soportan con paneles metálicos para trabajar seguros a profundidad.
Instalación de tubería. Tendido de la tubería dentro de la zanja, con el personal asegurado.

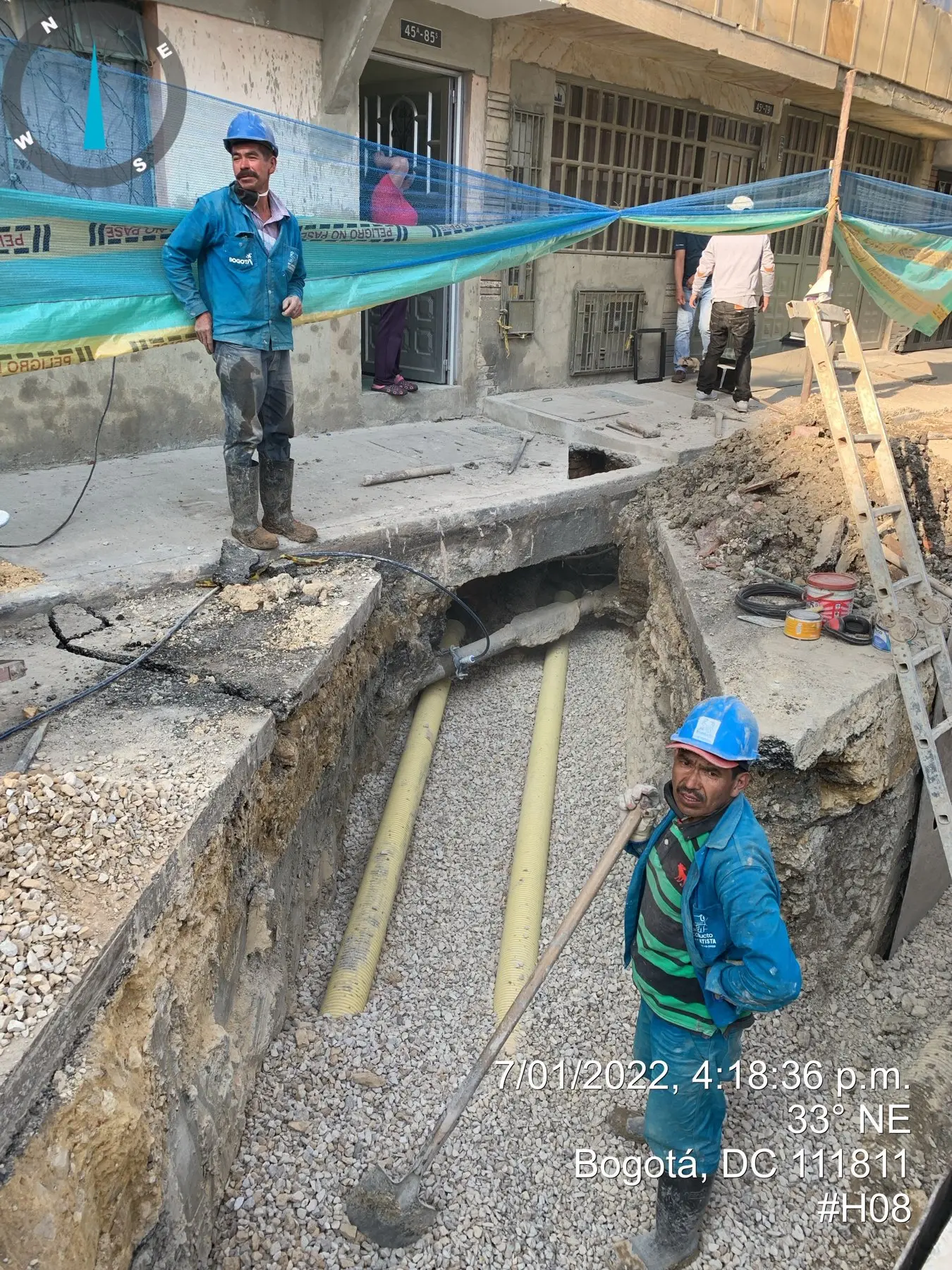

Dos redes en la misma vía. Tubería sanitaria y pluvial instaladas en paralelo sobre cama de gravilla.

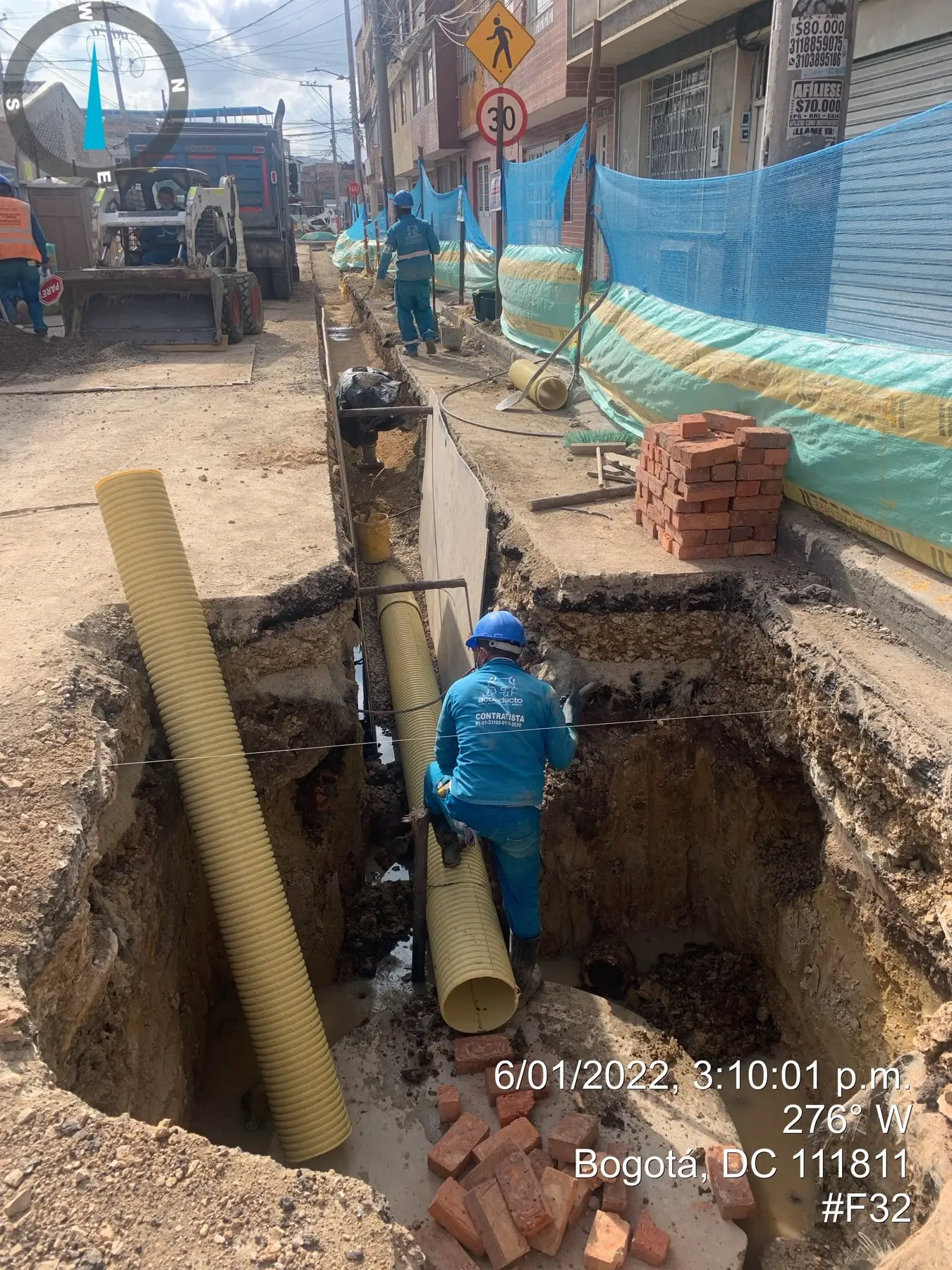

Tubería pluvial. Tramo de tubería llegando a la estructura de conexión.

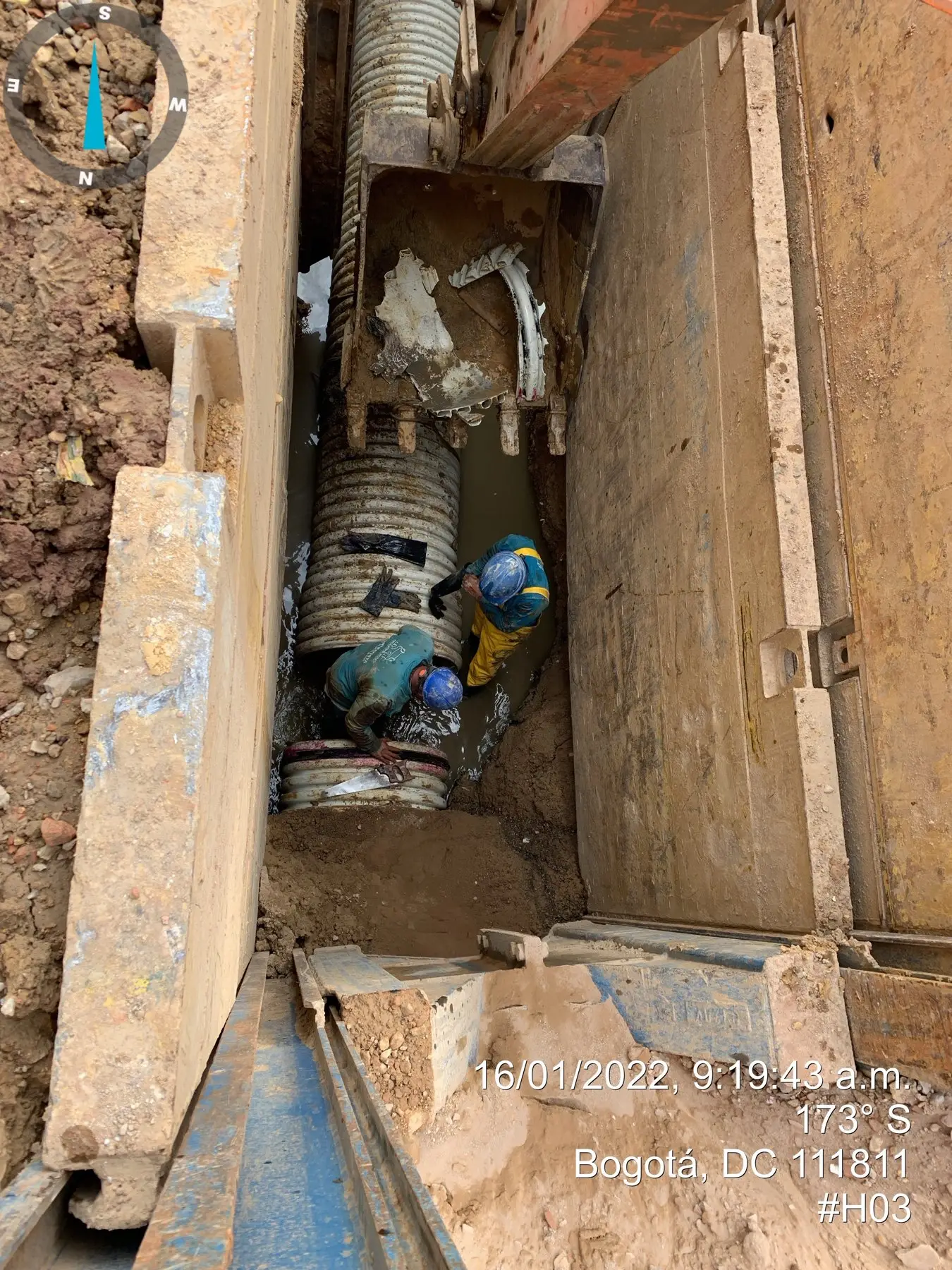

Tubería de gran diámetro. Colocación de tubería de gran diámetro dentro de la zanja entibada.
Pozo en construcción. Levantamiento del pozo de inspección en ladrillo alrededor de la tubería.
Pozo terminado. Pozo de inspección en ladrillo con escalones de acceso para mantenimiento.

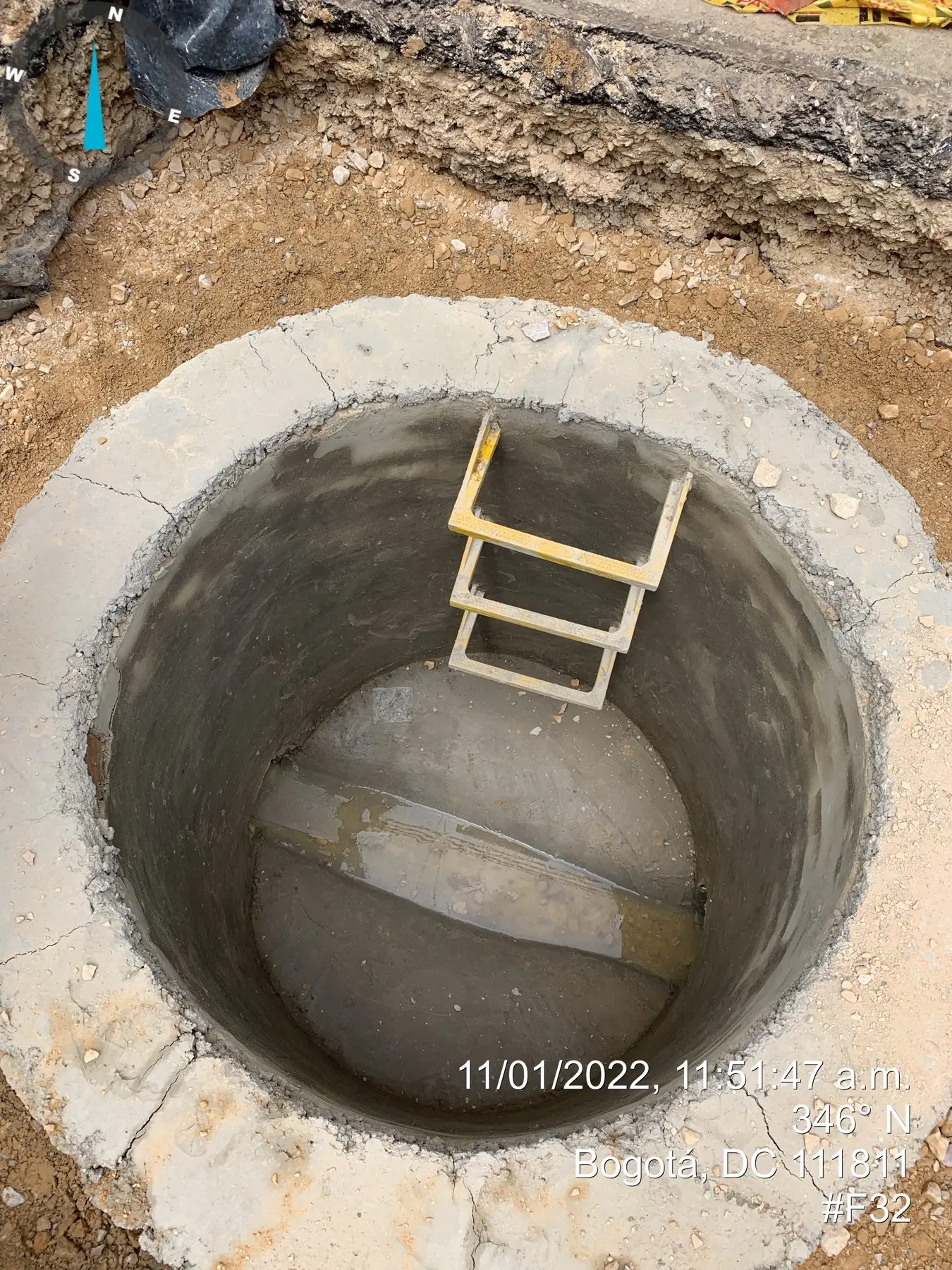

Pozo prefabricado. Cilindro prefabricado de concreto con escalera de acceso.

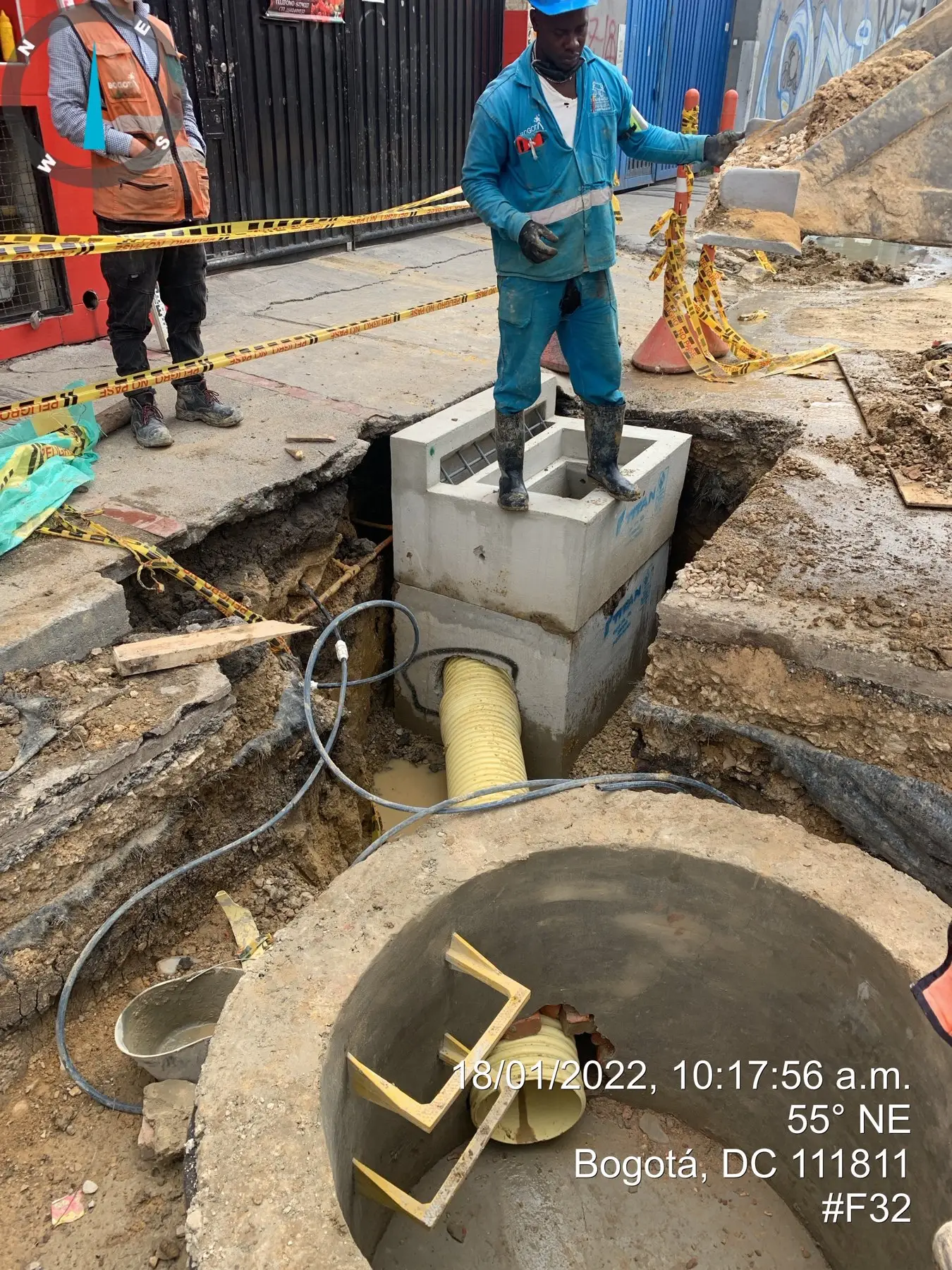

Sumidero. Estructura de captación de aguas lluvias conectada a la red pluvial.
Caja domiciliaria. Caja en ladrillo con marco para la conexión de cada vivienda.
Entrega. Pozo terminado con su tapa a nivel de la vía.
